高壓氣瓶超聲波自動探傷設備

高壓氣瓶超聲波自動探傷設備介紹

本款高壓氣瓶超聲波自動探傷設備是我公司自主研發自動探傷設備系列中的一種，主要用于高壓氣瓶、天然氣鋼瓶的無損探傷及瓶壁測厚。氣瓶無損探傷裝置的型式為：超聲波探傷裝置，具有對氣瓶內外表面及內部的縱向、橫向缺陷的雙向自動探傷的功能。

本款探傷設備自動化程度高，探傷速度快Φ178×10×1200㎜單只氣瓶檢測全過程約40秒左右，Φ279×10×1200㎜單只氣瓶檢測全過程約45秒左右，檢測覆蓋率高達110%，飛泰檢測可以根據企業具體要求定制，探傷功能及參數要求符合國家標準，并可協助辦理生產許可資質。

設備詳細介紹及報價請聯系  李經理189-311-80976

高壓氣瓶超聲波自動探傷設備應用領域

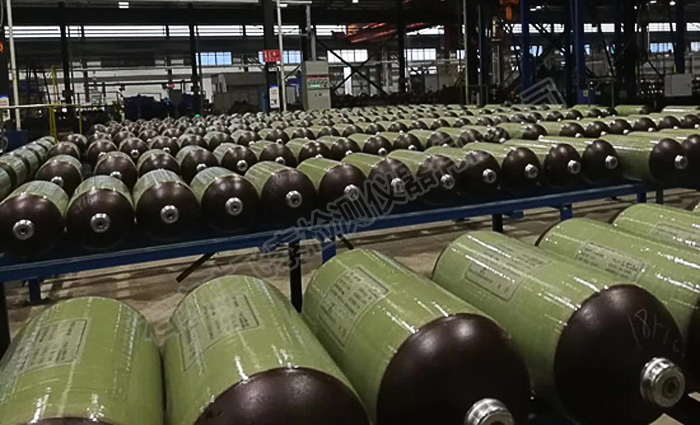

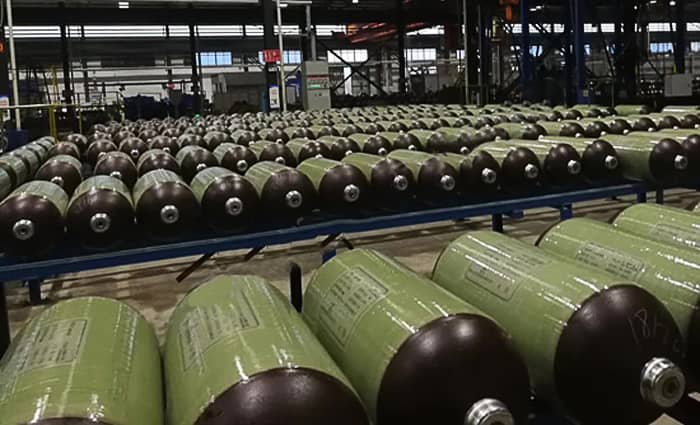

能源、交通、化工、消防、石油、船舶、城建、行業壓力鋼瓶鋁瓶以及運輸瓶罐產品的無損探傷檢測

高壓氣瓶超聲波自動探傷設備技術參數

1,探傷速度：0～2m/min

2.探傷管徑：200～400mm

3.氣瓶壁厚：3-12mm

4.氣瓶質量：<500kg

4,穩定性：≤2dB

5.執行標準：NB/T 47013.GB/T5777-2008(L2級槽傷),YB/T4082-2011

6.測厚精度：顯示精度0.01mm,動吞精度±0.05mm

7.定位精度:≤25mm

高壓氣瓶超聲波自動探傷設備性能描述

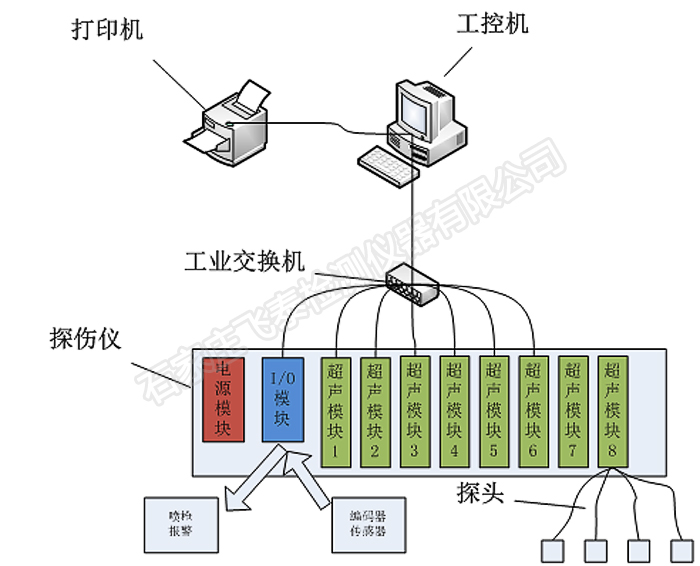

該設備采用水柱法超聲波探傷，包括橫向2組、縱向2組、測厚1組,共5組探頭,對氣瓶直線部分進行全覆蓋探傷。探頭采用線聚焦方式,探傷靈敏度高。設備由多通道數字全自動超聲波檢測儀、顯示系統、操作臺、機械傳動裝置、數據報告打印系統等組成。

高壓氣瓶超聲波自動探傷設備檢測工藝

對氣瓶直線段部分進行雙向（縱向和橫向）超聲波探傷，自動檢測內、外表面及內部的縱向、橫向缺陷，自動檢測鋼瓶壁厚。

1、旋轉夾起機構氣瓶到檢測位置時,由氣動元件將其夾起,使探頭能夠自動或手動跟蹤氣瓶曲面進行無損檢測，旋轉輥道由電機驅動實現鋼管原地勻速平穩地旋轉。配合探頭掃查行走機構實現螺旋式對氣瓶100%掃描。旋轉速度可通過操作臺上的旋鈕進行調節。

2、探頭掃查行走機構在氣瓶原地旋轉的情況下，調節行走機構的速度可實現氣瓶螺旋掃測,螺距的大小結合旋轉速度與行走機構速度適當調節，在保證不漏檢的情況下，盡可能高地提高探傷速度以滿足生產進度的需要，行走機構的速度由操作上的旋鈕調節。

3、探頭升降機構根據氣瓶大小的不同，適當調節行走機構中橫梁的高度，保證探頭壓下后松緊適宜。

4、探頭起落裝置用汽缸控制其動作，可使探頭跟蹤氣瓶曲面進行掃查探傷?？墒謩?、自動跟蹤選擇。

5、氣瓶傳輸裝置由電機驅動，運輸檢測和待檢測的氣瓶。

6、操作臺用于進行探傷設備的控制實現全自動、手動控制氣瓶的超聲波探傷。S7-200PLC作為主要控制系統實現對傳輸輥道、探頭掃查行走結構、氣瓶旋轉輥道的控制。

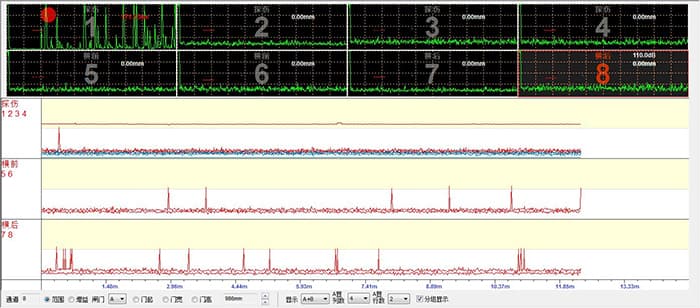

7、超聲波探傷儀器為32通道儀器實現對氣瓶的超聲波檢測，10通道用于縱向探傷，16通道用于橫向探傷，6通道用于氣瓶測厚儀器把傷信號、測厚超限信號送到S7-200PLC系統處理，系統送出檢測后進行分選的信號，合格的送入合格料筐，不合格的送入廢品料筐中。

高壓氣瓶超聲波自動探傷設備質保期及售后服務

高壓氣瓶超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
