      超聲波探傷儀探頭有幾種-石家莊飛泰檢測儀器有限公司

      發布時間:2019/11/6 10:51:51

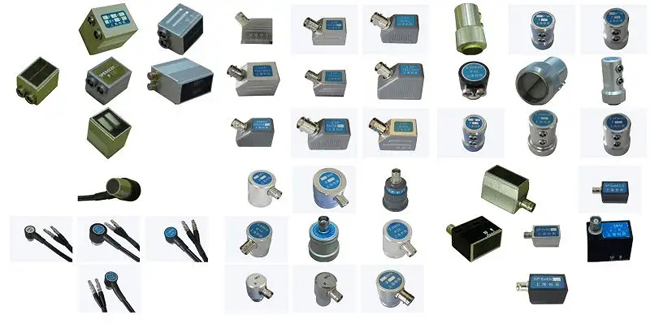

      超聲波探傷儀的探頭種類很多,根據波形不同,可分為縱波探頭、橫波探頭、表面波探頭、板波探頭等。根據耦合方式分為接觸式探頭和液(水)浸探頭。根據波束分為聚焦探頭與非聚焦探頭。



      1.接觸式縱波直探頭
      直探頭用于發射垂直于探頭表面?zhèn)鞑サ目v波,以探頭直接接觸工件表面的方式進行垂直入射縱波檢測,簡稱縱波直探頭。直探頭主要用于檢測與檢測面平行或近似平行的缺陷,如板材、鍛件檢測等。





      2.接觸式斜探頭
      接觸式斜探頭可分為縱波斜探頭跟橫波斜探頭、表面波探頭、蘭姆波探頭及可邊角探頭等。


      縱波斜探頭利用小角度的縱波進行缺陷檢測,或在橫波衰減過大的情況下,利用縱波穿透能力強的特點進行縱波斜入射檢測。使用時應注意工件中同時存在的橫波的干擾。


      橫波斜探頭實際上是直探頭加斜楔組成的。主要用于檢測與檢測面成一定角度的缺陷,如焊縫檢測等。


      表面波探頭入射角需在產生瑞麗波的臨界角附近,表面波探頭用于對表面或近表面缺陷進行檢測。表面波探頭的結構與橫波斜探頭一樣,唯一的區別是斜楔塊角度不同。


      蘭姆波探頭的角度根據板厚、頻率和所選定的蘭姆波模式而定,主要用于薄板中缺陷的檢測。


      可變角探頭的入射角是可變的,轉動壓電晶片可使入射角連續變化,一般變化范圍為0℃-70℃,可實現縱波、橫波、表面波、蘭姆波檢測。



      3.雙晶探頭
      雙晶探頭有兩塊壓電晶片,一塊用于發射超聲波,另一塊用于接收超聲波,中間夾有隔聲層,根據入射角不同,分為雙晶縱波探頭和雙晶橫波探頭。


      4.接觸式聚焦探頭
      聚焦探頭種類較多,根據焦點形狀不同分為點聚焦和線聚焦。點聚焦的理想焦點為一點,其聲透鏡為球面;線聚焦的理想焦點為一條線,其聲透鏡為柱面。根據耦合情況不同分為水浸聚焦與接觸聚焦。水浸聚焦以水為耦合介質,探頭不與工件直接接觸。
