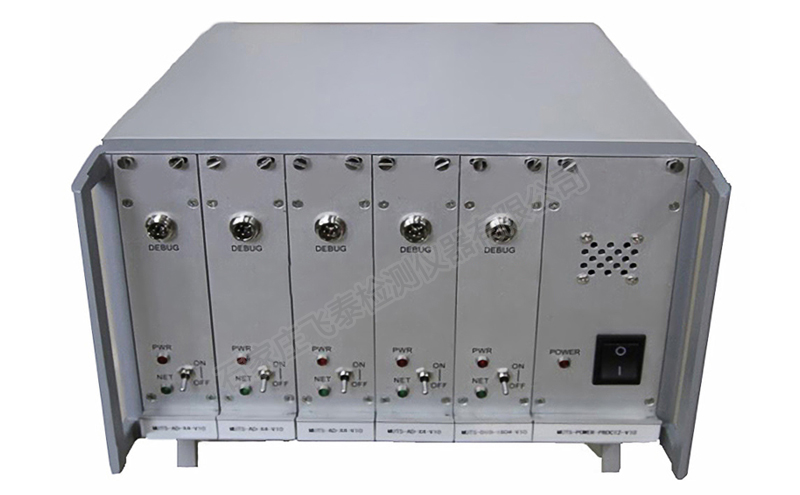

NUTM超聲波多通道探傷主機

主要技術參數

檢測范圍：  (0~1200)mm

重復頻率：  (50~5000)Hz

工作頻率：  (0.2~20)MHz

聲速范圍：  (1000~15000)m/s

采樣深度：  500點/通道

動態范圍：  ≥32dB

垂直線性誤差：  ≤2.5%

水平線性誤差：  ≤0.1%

分 辨 力：  >32dB(5P14)

靈敏度余量：  >60dB(深200mmФ2平底孔)

電噪聲電平：  ≤20%

探頭類型：  直探頭、斜探頭、雙晶探頭、穿透探頭

閘    門：  進波門、失波門、跟蹤門；

（注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。）

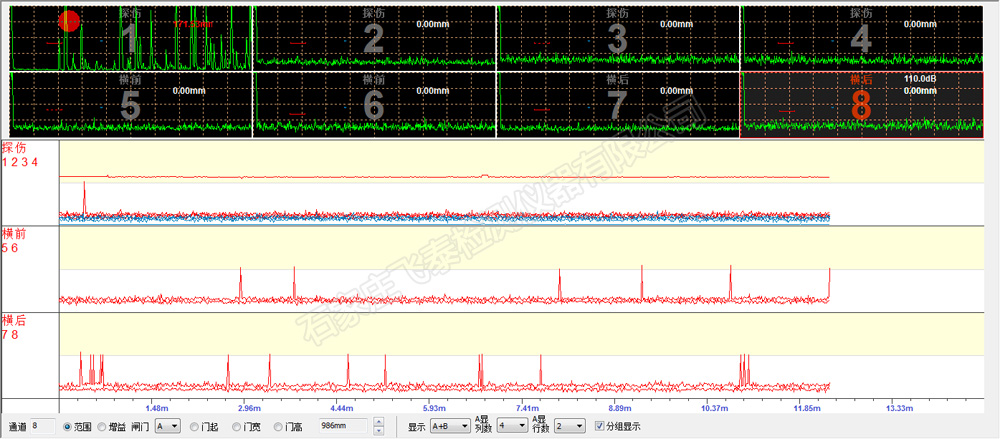

“A+B掃描”界面

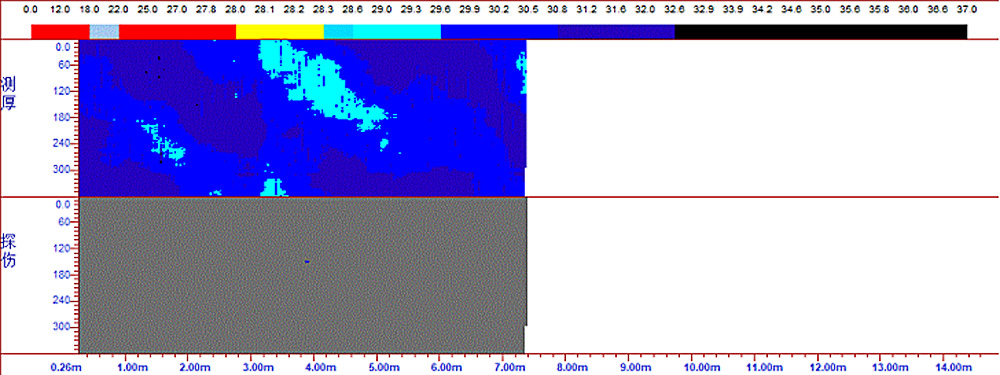

“C掃描”界面
