氣瓶在線超聲波自動探傷設備

氣瓶在線超聲波自動探傷設備介紹

本款氣瓶在線超聲波自動探傷設備是我公司研發自動探傷設備系列中的一款，主要用于氣瓶生產線探傷檢測，可以檢測氣瓶內、外部縱向、橫向缺陷及壁厚測定，是一款全自動多通道檢測設備。

氣瓶檢測采用橫進橫出，上料裝置將氣瓶撥送至旋轉輥道上，旋轉輥道驅動氣瓶原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到氣瓶端部時停止，探頭落下開始檢測，探頭沿氣瓶表面直線移動，完成對氣瓶瓶體部分的螺旋線式全覆蓋掃查。探頭與氣瓶探傷表面以水做為耦合劑。掃查完畢下料裝置動作將氣瓶撥送至下料臺架，根據有無缺陷將氣瓶送至正廢品料槽。

設備詳細介紹及報價請聯系  李經理189-311-80976



氣瓶在線超聲波自動探傷設備應用領域

 化工、石油、天然氣、船舶、航空、能源等行業壓力氣瓶以及運輸容器產品的自動探傷檢測

氣瓶探傷規格要求

1、氣瓶直徑：φ178～279 mm

2、氣瓶壁厚： 3.0～10mm

3、氣瓶長度： 600～2000mm

4、重量：300Kg

5、材料：30CrMo、34CrMo、37Mn

6、氣瓶表面狀態：平整熱加工面

7、氣瓶彎曲度：≤ 2mm/M；整根測試氣瓶長度方向切向彎曲不超過5毫米

氣瓶在線超聲波自動探傷設備主要技術參數

1、探傷方法：超聲波自動探傷

2、探傷通道：12通道（橫向探傷4通道 縱向探傷4通道 測厚2通道 預備升級2通道）

3、探傷缺陷：氣瓶橫向傷、縱向傷及壁厚

4、探傷速度:0～2m/min

5、穩定性:≤2dB

6、執行標準:NB/T 47013.GB/T5777-2008(L2級槽傷),YB/T4082-2011

7、測厚精度:顯示精度0.01mm,動吞精度±0.05mm

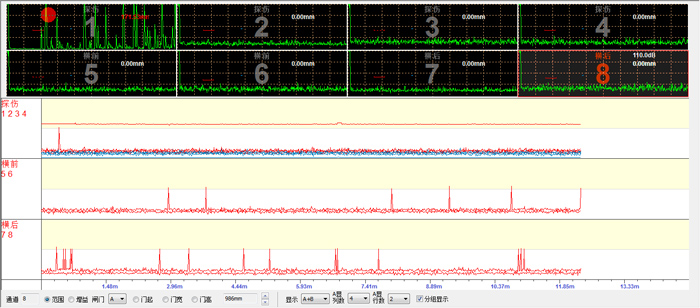

氣瓶探傷檢測掃描界面



氣瓶在線超聲波自動探傷設備性能描述

無縫氣瓶多通道全自動超聲波自動探傷設備為基于工業級PC機的控制，采用WindowsXP操作系統，并保留計算機的各種周邊設備接口。具體參數如下：

儀器系統在滿足《儀器系統測試標準》的同時應達到以下要求：

1、超聲儀器：12通道數字式超聲波探傷儀。

2、探傷儀類型：數字化儀器，采用Windows操作界面。

3、數據采集：具有采集和保存每個通道每次探傷波形的能力。

4、顯示方式： A型掃描圖像和B型掃描圖像顯示。

5、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。

6、缺陷定位（含壁厚最薄點）：示意圖標記與氣瓶實際缺陷部位誤差小于20㎜范圍內。

7、靈敏度余量：Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

8、探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

9、缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

10、檢驗線速度： 2.0～30 m/min（每個通道/探頭）同步可調，如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。

11、計算機存儲量不得小于2000支氣瓶溯源的檢測數據和報告資料。

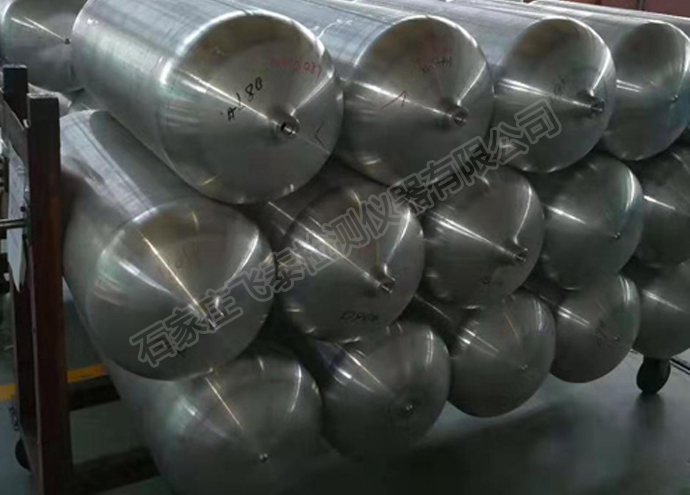

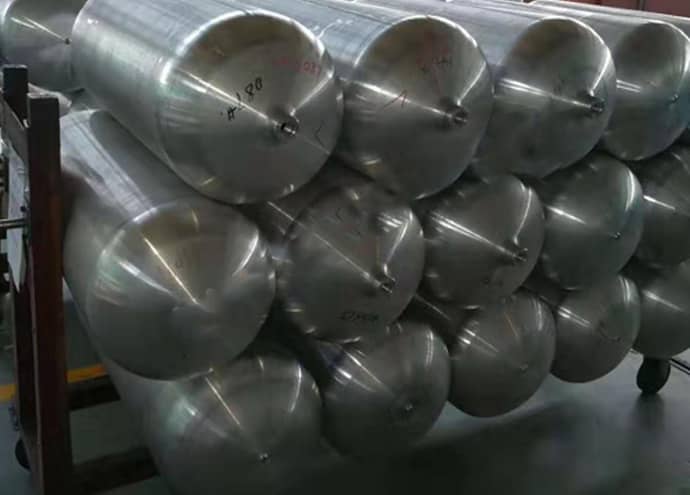

氣瓶探傷成品區域



 探傷設備優勢
◆ 儀器參數：滿足歐盟標準（EN12668-1），并以該標準進行檢驗出廠，同時可提供歐標檢驗證書；

◆ 檢測速度（即重復頻率）：檢測線速度最高達60m/min（與檢測速度密切相關的技術指標為重復頻率，重復頻率可達到5KHz）；

◆ 通道獨立性：通道間嚴格獨立，每個通道都存在自身獨立的發射與接收時序控制；

◆ 儀器可擴展性：可根據用戶的實際需要，如在檢測時或是滿足更高的檢測標準需增加通道時可以對通道數進行擴充；

◆ 儀器采用模塊化設計，維修方便快捷；

◆ C掃描測厚圖像顯示，測厚顯示至少能在64種或以上的分級，可同時得到周向和軸向厚度分布，測厚精度0.1mm；

◆ 機械設計、加工與安裝調試：經驗豐富的機械設計團隊，值得信賴的協作加工單位，裝配調試的規范管理，積累豐富的同類項目經驗，知名的配套外購件品牌；

◆ 控制部分：采用國內外知名品牌元件，控制程序符合客戶生產線節拍，充分保護人員和設備安全，操作人性化， OP操作終端顯示操作狀態及故障信息。



氣瓶在線探傷設備制作執行標準

? NB/T47013.3-2015第4.5條《承壓設備無縫鋼管超聲波檢測和質量分級》

? ISO 9809-1《附錄B(標準)超聲波檢驗》及壁厚測定的檢測要求

? GB/T5777-2008《無縫鋼管超聲探傷檢驗方法》

? YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

氣瓶在線超聲波自動探傷設備質保期及售后服務
氣瓶在線超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。



飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
